Жироуловитель

Жироуловитель типа ЭКО-Ж полной заводской, предназначенные для улавливания и удаления неэмульгированных жиров и масел из сточных вод, направляемых в очистные сооружения из кухонь, ресторанов, мясоперерабатывающих и других предприятий, в которых происходит загрязнение сточных вод жиропродуктами. Установки изготавливаются в соответствии со СНиП 2.04.03-85. Жироуловитель необходим для очистки вод.

Корпус  установки жироуловителя  выполнен  из  стеклопластика  в  соответствии  с  ТУ 4859-005-48117609-05, Санитарно-Эпидемиологическое заключение №63.01.05.229.П.0023485.06.03 от 23.06.2003г.  Срок  службы  корпуса  не  менее  50  лет.

Производительность установок жироуловителя составляет от 0,1 до 20 л/сек (по желанию заказчика возможна разработка оборудования большей производительности)

Степень очистки жироуловителя: в установке связывается 50-60% жира поступающего вместе с водой на очистку, а по взвешенным веществам  до 50%.

 Область применения жироуловителя: установка предназначена для устранения жира из сточных вод общественных и производственных помещений и может использоваться в ресторанах, кафе, столовых, в которых сточные воды загрязнены большим количеством жира.

При отсутствии жироуловителя необходимой производительности, обращайтесь к специалистам нашей компании.

Принцип работы жироуловителя

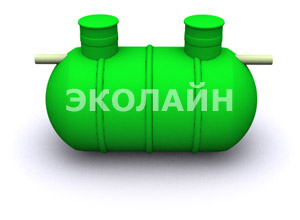

Жироуловитель представляет собой цилиндрическую  емкость, в которой  оборудованы  две  камеры.  В  установке  стоки проходят  через две  ступени  очистки:

1. Первичный  отстой и накопление жира

2.  Вторичный  отстой

Сточные воды с жирами, без крупных частиц, поступают в камеру первичного отстоя, где происходит осаждение взвешенных веществ и гравитационное отделение жиров на поверхность.  Затем    вода  самотеком с нижнего уровня  поступает  во вторую  камеру.  Во  второй  камере  происходит дополнительное отделение неэмульгированного и масел жира, после чего стоки поднимаются до уровня выпускающего коллектора и поступают в канализационную сеть.

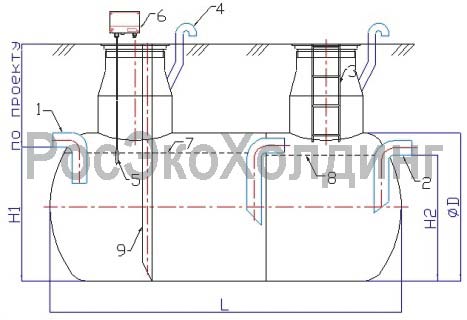

1. Подводящий коллектор
2. Отводящий коллектор
3. Лестница
4. Вентиляционная труба
5. Датчик уровня жира
6. Сигнализатор уровня жира
7. Уровень жира в первой камере
8. Уровень жира во второй камере
9. Стояк для откачки осадка

Конструкция жироуловителя предусматривает установку датчика контроля накопившегося жира в первой камере.

1.

Установка  в  сборе

шт

1



2.

Кольца  превышения

шт

1-2

от производительности

3.

Крышки  люков

шт

1-2

от производительности

4.

Датчик  уровня жиропродуктов

шт

1

под заказ

5.

Лестница  съемная/стационарная

шт

1

под заказ



Габариты

Производительность л/с

D, мм

L, мм

H1, мм

H2, мм

0,2-1,0

1200

1300

1050

950

1,2

1200

1500

1050

950

1,4

1200

1800

1050

950

1,6

1200

2000

1050

950

1,8

1200

2200

1050

950

2,0

1200

2500

1050

950

2,2

1200

2800

1050

950

2,4

1200

3000

1050

950

2,6

1500

1800

1350

1250

2,8

1500

2000

1350

1250

3,0

1500

2200

1350

1250

4,0

1500

3000

1350

1250

6,0

1500

3500

1350

1250

7,0

1500

4500

1350

1250

8,0

1500

5000

1350

1250

10,0

1500

6000

1350

1250

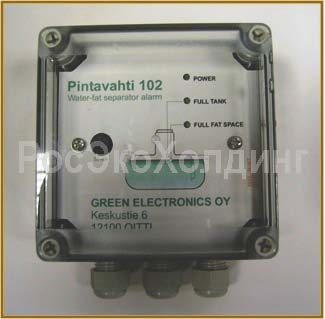

Сигнализатор уровня

Датчик уровня жира



Монтаж и размещение
Оборудование размещается под землей вертикально или горизонтально, на поверхности земли остаются смотровые люки, закрытые крышками. Для удобства обслуживания не рекомендуется заглублять установку более чем на 2,5 метра от поверхности земли. В случае заглубления установки более чем на 2,5 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса; стоимость при этом возрастает на 20%.

При необходимости размещения установки под проезжей частью, над установкой выполняется монолитная ж/б плита из армированного бетона, а стеклопластиковые люки заменяются на чугунные по ГОСТ 3634-79.

Эксплуатация
Техническое обслуживание установки заключается в своевременном удалении накопившихся жиропродуктов и осадка в первой и во второй камере жироуловителя.

Жиропродукты удаляются из установки при помощи стояка для откачки жира и осадка по мере накопления (в случае отсутствия специального датчика уровня определяется визуально).

1 раз в 3 месяца необходимо откачать при помощи стояка осадок со дна установки, откачать из установки всю воду и смыть со стен прилипшую грязь водой под давлением.

После технического обслуживания жироуловителя, установку необходимо заполнить водой, чтобы восстановить рабочий цикл установки. Заливка водой также позволяет предотвратить выдавливание установки при высоком уровне грунтовых вод.

Вариант с датчиком уровня.
В этом случае сигнализатор уровня подключается к сети 220В. Тумблер на сигнализаторе приводится в верхнее положение. При этом горит зеленый сигнал, говорящий о том, что датчик находится в рабочем состоянии. При достижении собранными жиропродуктами уровня в 10 сантиметров загорается красный индикатор и раздается звуковой сигнал. При приведении тумблера в нижнее положение звуковой сигнал прекращается. После этого необходимо откачать и утилизировать жиропродукты, снять датчик с кронштейна, контакты датчика жира промыть теплой водой и протереть, для избежания ложного срабатывания, датчик установить в прежнее положение и перевести тумблер в верхнее положение.

Скачать сертификаты

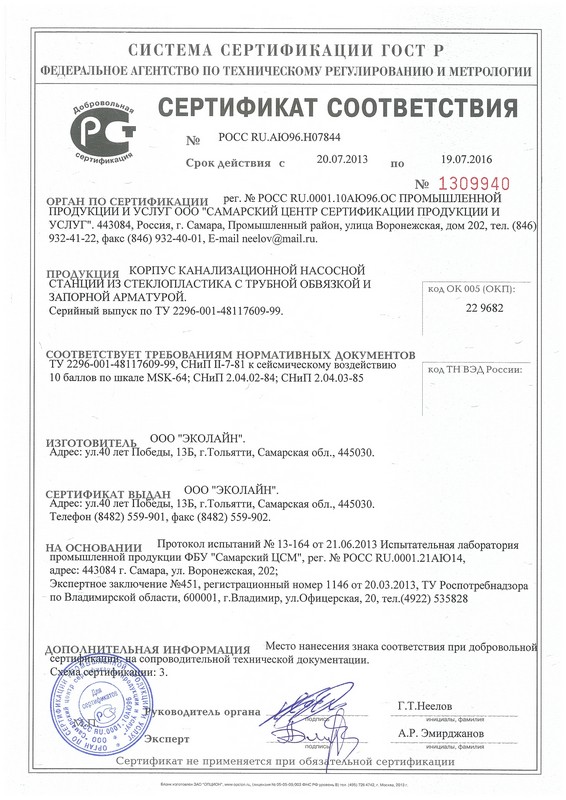

Сертификат соответствия. Корпус канализационной насосной станции из стеклопластика с трубной обвязкой и запорной арматурой

Сертификат соответствия. Ёмкости из стеклопластика для канализационных насосных станций, нефтеуловителей, жироуловителей, установок для очистки сточных вод
