Пескоуловитель

Пескоилоуловители предназначены для улавливания и сбора песка, взвешенных, плавающих веществ, а также нефтепродуктов из поверхностных (дождевых) и промышленных сточных вод полной заводской готовности.

Корпус установки ОТБ выполнен из стеклопластика в соответствии с ТУ 4859-006-48117609-05, Санитарно-Эпидемиологическое заключение №63.01.05.229.П.0023485-06.03 от 23.06.2003.

Пескоилоуловитель устанавливается там, где возможно занесение станции очистки сточных вод песками, в особенности при использовании общесплавной канализации. Он надёжно защищает станцию очистки от попадания взвешенных веществ.

Область применения:
-АЗС
-Паркинги,Стоянки, Гаражи
-Aвтомойки
-Промышленный предприятия

Производительность установок ОТБ (Пескоуловитель) составляет от 1 до 20 л/сек (установки производительностью более 20 л/с рассчитываются в индивидуальном порядке). Эффективность осаждения по взвешенным веществам до 80%.

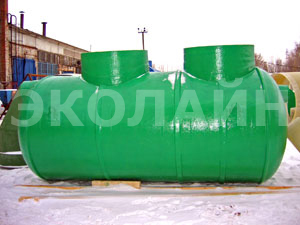

(Пескоуловитель производительностью 14 л/с)

Во время отстаивания происходит частичное извлечение нефтепродуктов, которые собираются на поверхности. В случае необходимости очистки стоков до норм сброса в систему ливневой канализации или до ПДК сброса в рыбохозяйственные водоёмы, после пескоилоуловителя устанавливается нефтеуловитель или безнапорный сорбционный фильтр.

Принцип работы
Принцип действия пескоилоуловителя основан на гравитации.

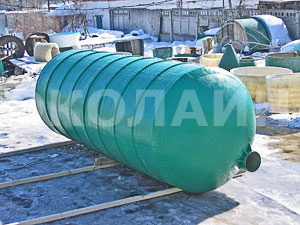

(Пескоуловитель производительностью 100 л/с)

Принцип действия пескоуловителя основан на гравитации: Сточная вода поступает в приёмный отсек установки, где происходит частичное снижение её скорости. Затем в рабочей части уловителя, по мере движения воды, скорость течения снижается до такой степени, что взвешенные вещества, находящиеся в воде, начинают осаждаться на дно отделителя. Частично освобождённая от взвешенных веществ вода проходит дополнительную очистку на тонкослойных фильтрующих блоках, а затем поднимается до уровня выпускающего коллектора и стекает в канализацию. Скопившийся на дне уловителя осадок удаляется через стояк для откачки осадка.

Комплект поставки и габариты
Состав оборудования

1.

Установка  в  сборе

шт

1

2.

Кольца  превышения

шт

1-2

(в зависимости от производительности)

3.

Крышки  люков

шт

1-2

4.

Датчик  уровня н/п с сигнализатором

шт

1

под заказ

5.

Лестница  съемная/стационарная

шт

1

под заказ

6.

Устройство для сбора н/п с поверхности воды

шт

1

под заказ

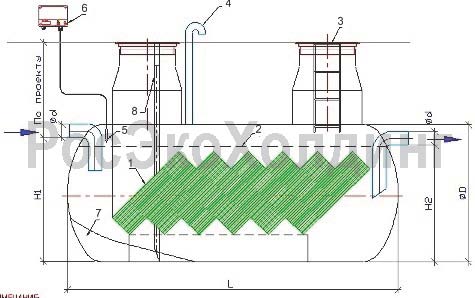

1-Тонкослойный фильтр
2-Уровень воды
3-Лестница
4-Вентиляционная труба
5-Датчик уровня нефтепродуктов
6-Сигнализатор уровня
7-Осадок
8-Стояк для откачки осадка

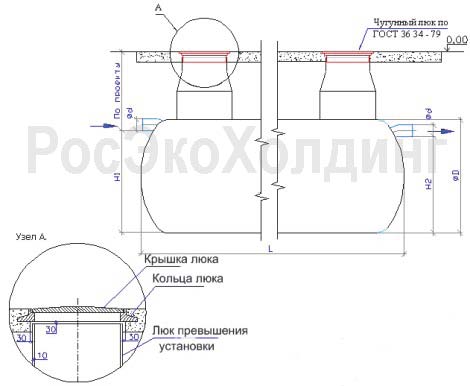

Габариты пескоуловителя

Наименование пескоилоуловителя



Вес,Кг

Производительность, л/сек

Основные размеры (мм)

L

D

H1

H2

ОТБ-1

414

1-3

2500

1500

150

1300

1200

ОТБ-2

560

4-6

3600

1500

150

1300

1200

ОТБ-3

678

7-10

4200

1500

150

1300

1200

ОТБ-4

1113

11-15

4750

2200

200

1800

1700

ОТБ-5

1368

16-20

5800

2200

200

1800

1700

ОТБ-25   21-25 6500 2200   1800 1700
ОТБ-30   26-30 7500 2200   1800 1700
ОТБ-35   31-35 8500 2200   1800 1700
ОТБ-40   36-40 9500 2200   1800 1700
ОТБ-45   41-45 10500 2200   1800 1700
ОТБ-50   46-50 11500 2200   1800 1700
ОТБ-55   51-55 13000 2200   1800 1700
ОТБ-60   56-60 8000 3000   2600 2500
ОТБ-65   61-65 8500 3000   2600 2500
ОТБ-70   66-70 9000 3000   2600 2500
ОТБ-75   71-75 9500 3000   2600 2500
ОТБ-80   76-80 10000 3000   2600 2500
ОТБ-85   81-85 11000 3000   2600 2500
ОТБ-90   86-90 12000 3000   2600 2500
ОТБ-95   91-95 12500 3000   2600 2500
ОТБ-100   96-100 13000 3000   2600 2500



Монтаж и размещение
Размещение оборудования

Пескоуловитель может быть подземного и надземного размещения. Для удобства обслуживания не рекомендуется заглублять установку более чем на 2,5 метра от поверхности земли. В случае заглубления установки более чем на 2,5 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса; стоимость при этом возрастает на 20%.

При варианте размещения пескоуловителя под проезжей частью, необходимо выполнить плиту из армированного бетона и применить люки ТК.

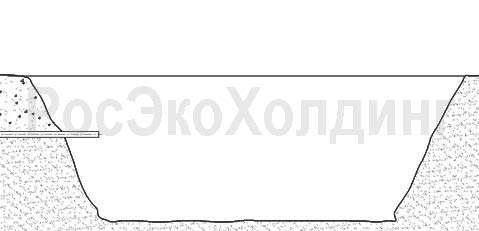

Отрыть котлован под установку в соответствии с габаритными размерами корпуса, указанными в данном техническом паспорте. Для предотвращения обрушения стен котлована их необходимо закреплять щитами с распорками по мере углубления, или производить отрывку котлована с устройством откосов (заложение откосов зависит от типа грунта).

При использовании установки в качестве очистки стоков от автомоек возможна комплектация сопутствующим оборудованием:

  • лотки – пескоуловители,
  • нефтеуловитель,
  • приемные и накопительные колодцы для оборотного использования воды,
  • сорбционный фильтр для доочистки воды до норм рыбохозяйственных водоемов (0.05мг/л по н/п).

Монтаж пескоуловителя

Основание котлована должно быть ровным и строго горизонтальным. При возможных перекопах основания котлована производить подсыпку песком с уплотнением водой. Дно котлована должно быть тщательно утрамбовано ручными трамбовками, пневмотрамбовками или поливом водой

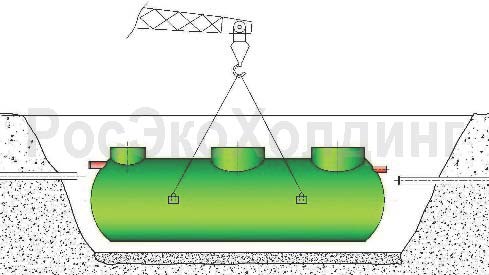

Установить корпус в котлован.

Подсоединить трубопроводы.

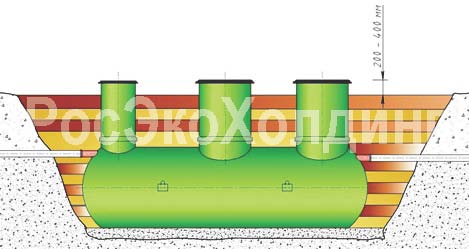

Засыпать первый слой грунта (20-30 см), выверить горизонтальность установки корпуса. Утрамбовать первый слой грунта пневматическими трамбовками или пролить водой. Произвести обратную засыпку установки до уровня выводов подводящих и отводящих трубопроводов. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков.

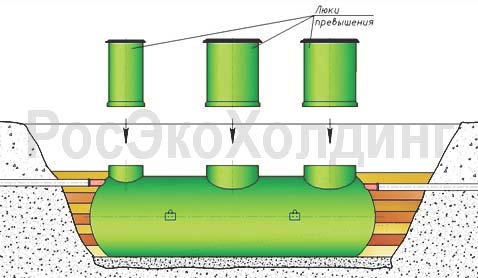

Надеть люки превышения на горловины корпуса. Люки превышения плотно надеваются на горловины без дополнительных креплений. При необходимости люки превышения подрезаются на месте до требуемой высоты.

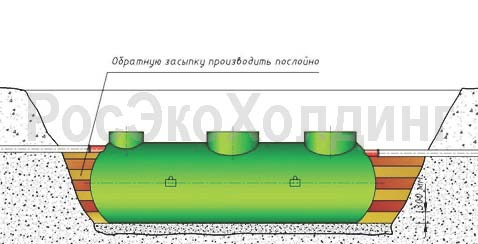

Произвести обратную засыпку установки в полном объёме. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков. Для правильной и эффективной работы установки корпус должен быть смонтирован строго горизонтально! После установки на дно котлована, а так же после засыпки каждого слоя необходимо проверять горизонтальность установки корпуса.

Эксплуатация
Проверяйте состояние работы пескоилоуловителя не реже одного раза в полгода. Периодически измеряйте толщину слоя ила.

Ил, осевший на дно уловителя, откачивается спецмашиной. Разгрузку необходимо производить при достижении слоя ила 1/3 рабочего объёма установки или не реже одного раза в год.

Не реже одного раза в два года производите полную разгрузку пескоилоуловителя. Смывайте со стен прилипшую грязь, например, водой под давлением. Проверяйте также исправность уловителя.

Систематически производите очистку тонкослойных фильтрующих блоков, чтобы избежать засорения, которое может повлиять на качество очистки сточных вод. Периодичность очистки тонкослойных блоков зависит от степени загрязнения поступающих сточных вод, поэтому очистку нужно производить при необходимости, но не реже одного раза в два года.

Для очистки тонкослойных блоков нужно полностью разгрузить уловитель. Блоки поднимаются через техколодец наружу. По очереди поднимите блоки из установки и промойте водой под давлением. Вода от мытья направляется прямо в уловитель (в противном случае промывку блоков производите в специальном месте, откуда вода от мытья направляется на обработку). Очень важно смыть скопившиеся между пластинами взвешенные вещества. Смойте со стен уловителя ил. После промывки, прежде чем установить тонкослойные блоки на место, откачайте воду от мытья из уловителя.

После технического обслуживания залейте уловитель водой, чтобы он начал эффективно работать. Заливка водой также позволяет предотвратить выдавливание установки при высоком уровне грунтовых вод.

Рекомендуется вести книгу учёта разгрузок и техобслуживания пескоилоуловителя. В книгу учёта вносятся все действия, связанные с обслуживанием установки.

Вариант с датчиком уровня.
В этом случае сигнализатор уровня (6) подключается к сети 220В. Тумблер на сигнализаторе приводится в верхнее положение. При этом горит зеленый сигнал, говорящий о том, что датчик (5) находится в рабочем состоянии. При достижении собранными нефтепродуктами уровня в 5-7 сантиметров загорается красный индикатор и раздается звуковой сигнал. При приведении тумблера в нижнее положение звуковой сигнал прекращается. После этого нефтепродукты откачиваются и утилизируются. По желанию заказчика, в комплект водоочистного оборудования может войти устройство для сбора нефтепродуктов с поверхности воды (нефтеотделитель OGP). Устройство плавает на поверхности воды и собирает нефть в 10л резервуар, после его заполнения, нефтепродукты утилизируются. После откачки нефтепродуктов необходимо промыть контакты датчика от налипших н/п тёплой водой для избежания ложного срабатывания.

Откачку слоя всплывших нефтепродуктов производить не реже 1 раза в полгода (при отсутствии датчика необходимость удаления нефтепродуктов определяется визуально).

Подбор оборудования и проектирование
В случае необходимости очистки стоков до норм сброса в систему ливневой канализации или до ПДК сброса в рыбохозяйственные водоёмы, после пескоилоуловителя устанавливается нефтеуловитель (ЭКО-Н) или безнапорный сорбционный фильтр ( БСФ) - Sertifikat_ECO-OTB.jpg

Скачать сертификаты

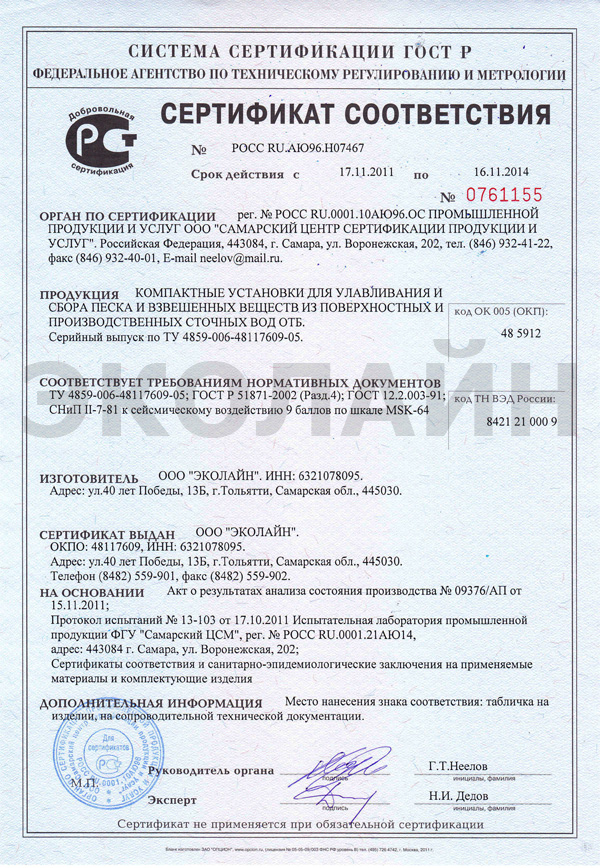

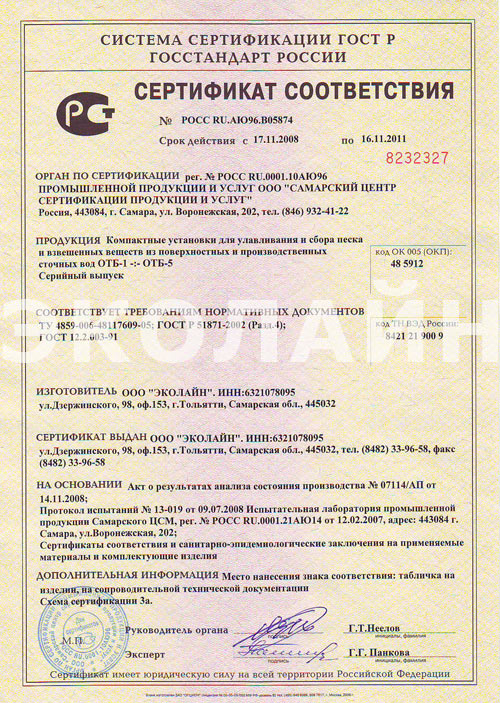

Сертификат соответствия. Компактные установки для улавливания и сбора песка и взвешенных веществ из поверхностных и производственных сточных вод ОТБ-1 -:- ОТБ-5

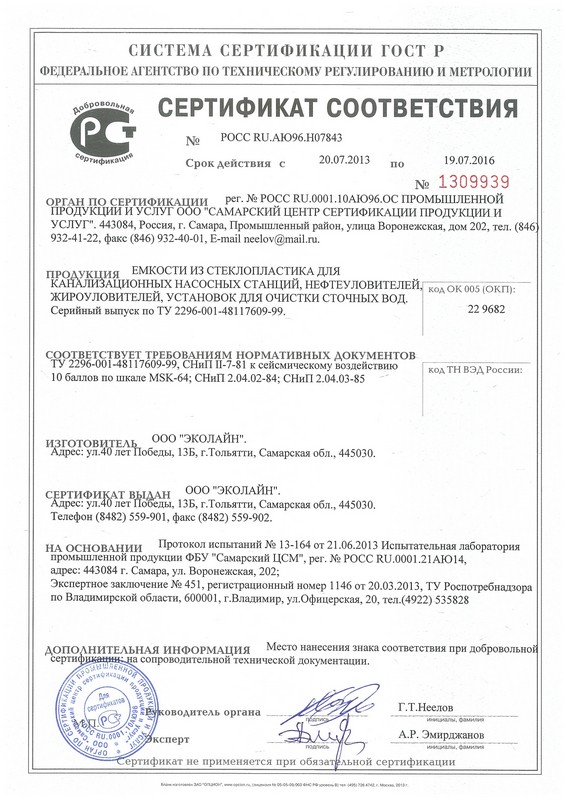

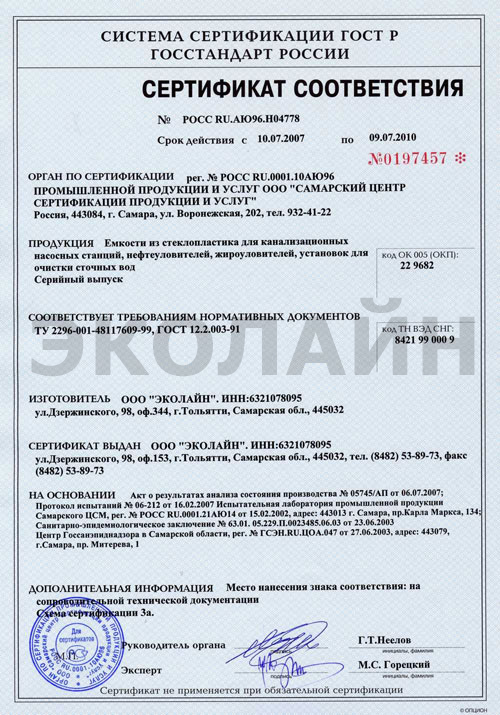

Сертификат соответствия. Ёмкости из стеклопластика для канализационных насосных станций, нефтеуловителей, жироуловителей, установок для очистки сточных вод
