Накопительные емкости

Возможная область применения накопительной емкости:
¦частные дома
¦дачи
¦бытовые комплексы
¦другое
Существует возможность установки поплавкового датчика уровня для контроля емкости от переполнения.

Размеры накопительной емкости принимаются исходя из расчетного количества сточной воды и периодичности откачки.

Накопительные емкости производства ООО «ЭКОЛАЙН» изготавливаются из армированного стеклопластика в соответствии с ТУ 2296-001-48117609-99, Санитарно-Эпидемиологическое заключение №63.01.05.229.П.0023485.06.03 от 23.06.2003г.

Материал обладает прочностными характеристиками (на разрыв и изгиб) превосходящими прочность стали, а долговечность (срок эксплуатации не менее 40-50 лет), коррозионная стойкость, герметичность, устойчивость к перепаду температур и воздействию ультрафиолета делают его незаменимым в производстве данных сооружений.

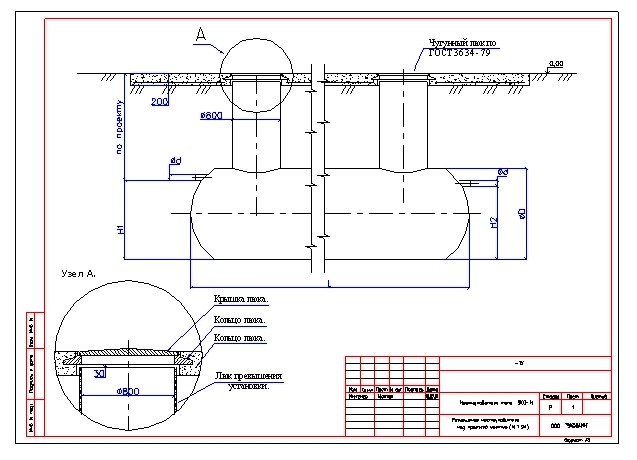

Комплект поставки и габариты

Объем накопительной емкости (м3)	3	5	10	15	20	30	40	50	60	70	80	90
Диаметр* D(м)	1,5	1,5	1,5	2,2	2,2	2,2	2,2	3,0	3,0	3,0	3,0	3,0
Длина* L(м)	2,3	3,4	6,2	4,2	5,5	8,2	10,8	7,4	8,8	10,2	11,6	13

* при желании заказчика возможно изменение габаритных размеров

Расположение горловины для обслуживания емкости принимается исходя из требований заказчика.

При отсутствии в таблице емкости необходимого объема производится дополнительный расчет (по запросу).

Размещение оборудования

Оборудование может быть подземного и надземного размещения. Для удобства обслуживания не рекомендуется заглублять установку более чем на 2,5 метра от поверхности земли. В случае заглубления установки более чем на 2,5 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса; стоимость при этом возрастает на 20%.

При варианте размещения установки под проезжей частью, необходимо выполнить плиту из армированного бетона и применить люки ТК.

При использовании установки в качестве очистки стоков от автомоек возможна комплектация сопутствующим оборудованием (лотки-пескоуловители, илоуловитель, приемные и накопительные колодцы для оборотного использования воды).

Монтаж оборудования

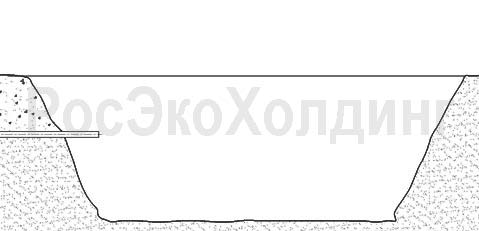

Отрыть котлован под установку в соответствии с габаритными размерами корпуса, указанными в данном техническом паспорте. Для предотвращения обрушения стен котлована их необходимо закреплять щитами с распорками по мере углубления, или производить отрывку котлована с устройством откосов (заложение откосов зависит от типа грунта).

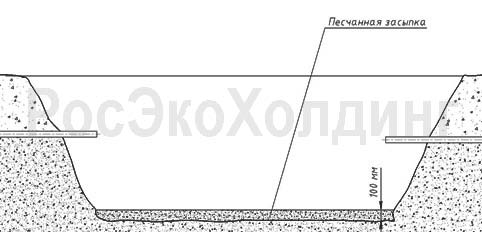

Основание котлована должно быть ровным и строго горизонтальным. При возможных перекопах основания котлована производить подсыпку песком с уплотнением водой. Дно котлована должно быть тщательно утрамбовано ручными трамбовками, пневмотрамбовками или поливом водой

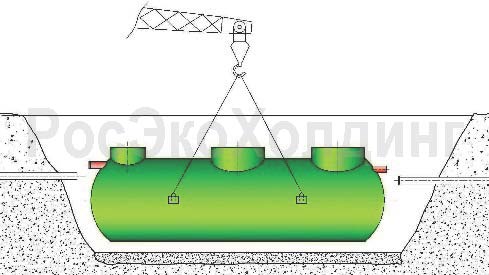

Установить корпус в котлован.

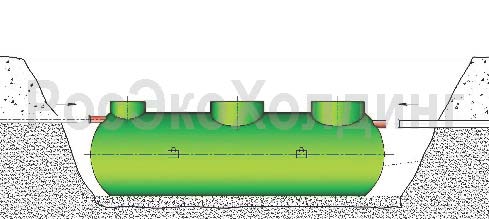

Подсоединить трубопроводы.

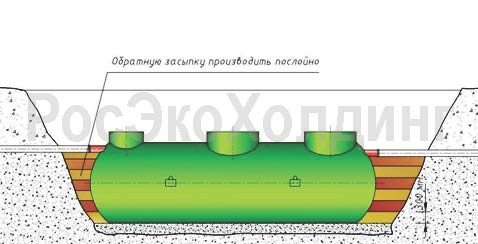

Засыпать первый слой грунта (20-30 см), выверить горизонтальность установки корпуса. Утрамбовать первый слой грунта пневматическими трамбовками или пролить водой. Произвести обратную засыпку установки до уровня выводов подводящих и отводящих трубопроводов. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков.

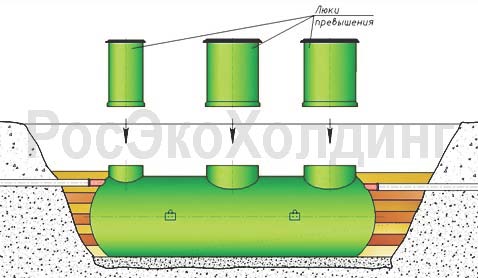

Надеть люки превышения на горловины корпуса. Люки превышения плотно надеваются на горловины без дополнительных креплений. При необходимости люки превышения подрезаются на месте до требуемой высоты.

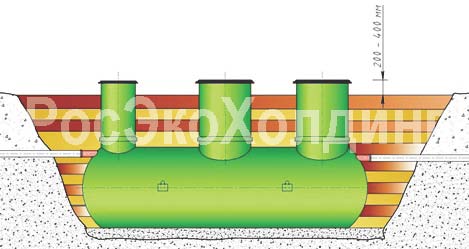

Произвести обратную засыпку установки в полном объёме. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков. Для правильной и эффективной работы установки корпус должен быть смонтирован строго горизонтально! После установки на дно котлована, а так же после засыпки каждого слоя необходимо проверять горизонтальность установки корпуса.
