Нефтеуловитель

Описание и область применения
Нефтеуловитель представляет собой оборудование полной заводской готовности, предназначенное для улавливания и сбора нефтепродуктов из поверхностных (дождевых) и производственных сточных вод. Нефтеуловитель изготовлен в соответствии с СанПиН 2.1.5.980-00, СП 2.1.5.1059-01, и на основании ТУ 4859-003-48117609-01 от 25.01.01г, Санитарно-Эпидемиологическое заключение №63.01.05.485.П.001754.04.04 от 26.04.2004г.

Корпус нефтеуловителя выполнен из стеклопластика в соответствии с ТУ 2296-001-48117609-99, Санитарно-Эпидемиологическое заключение №63.01.05.229.П.0023485.06.03 от 23.06.2003г. Срок службы корпуса не менее 50 лет. Производительность от 0,5 до 20 литров воды в секунду.

Область применения нефтеловушек:
-бензозаправки,

-автосервис,

-стоянки, гаражи,

-промышленные предприятия.

Нефтеуловитель (нефтеловушка) эффективно устраняет нефтепродукты из сточных вод. Степень очистки по нефтепродуктам – до 0,3 мг/л, а по взвешенным веществам – до 12 мг/л.

Вода, подающаяся на очистку в нефтеуловитель должна иметь параметры: содержание взвешенных веществ не более 200 мг/литр, нефтепродуктов не более 80 мг/литр, если эти параметры выше, то до нефтеловушки должна быть предусмотрена система пескоилоулавливания.

Принцип работы
Вода, поступающая в первый отдел, отстаивается до показателя по взвешенным веществам - 50 мг/литр. Посредством сетчатого фильтра задерживаются плавающие вещества.

Осветленная вода поступает во второй отдел, где при помощи тонкослойных модулей, показатели воды снижаются до 5 мг/литр по нефтепродуктам и 20 мг/литр по взвешенным веществам. Эмульгированные нефтепродукты всплывают на поверхность воды.

В третьем отделе происходит доочистка воды на абсорбирующих фильтрах, на основе сорбционного материала. Концентрации загрязнений по нефтепродуктам и взвешенным веществам в очищенной воде соответствуют показателям для дальнейшего сброса стоков в канализационные сети, на рельеф местности или подземные поля фильтрации. Нефтеуловитель очень экономичен.

Эффективность очистки сточных вод

1	Установка в сборе	шт.	1	-
2	Технический колодец (превышение)	шт.	2-3	от типоразмера
3	Крышка технического колодца	шт.	2-3	от типоразмера
4	Лестница съемная	шт.	1	под заказ
5	Датчик уровня нефтепродуктов	шт.	1	под заказ
6	Устройство для сбора нефтепродуктов с поверхности воды	шт.	1	под заказ

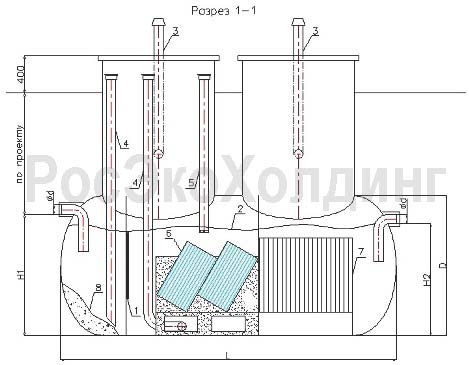

1-сетчатый фильтр 2-слой нефтепродуктов 3-вентиляционная труба 4-стояк для откачки осадка 5-стояк для откачки нефтепродуктов 6-тонкослойный модуль 7-сорбционный блок 8-осадок

Марка	Q, л/с	Основные размеры (мм)
		Вес	D	L	d	H1	H2
ЭКО-Н-1	1	263	1200	2500	100	1000	900
ЭКО-Н-2	2	310	1200	3000	100	1000	900
ЭКО-Н-3	3	468	1500	3600	100	1300	1200
ЭКО-Н-4	4	515	1500	4000	100	1300	1200
ЭКО-Н-5	5	574	1500	4500	100	1300	1200
ЭКО-Н-6	6	665	1500	4900	100	1300	1200
ЭКО-Н-7	7	668	1500	5300	100	1300	1200
ЭКО-Н-8	8	715	1500	5700	100	1300	1200
ЭКО-Н-9	9	751	1500	6000	100	1300	1200
ЭКО-Н-10	10	1113	2200	5900	100	1850	1750
ЭКО-Н-11	11	1131	2200	6000	100	1850	1750
ЭКО-Н-12	12	1165	2200	6200	150	1850	1750
ЭКО-Н-13	13	1201	2200	6400	150	1850	1750
ЭКО-Н-14	14	1234	2200	6600	150	1850	1750
ЭКО-Н-15	15	1364	2200	6800	150	1850	1750
ЭКО-Н-16	16	1398	2200	7000	150	1850	1750
ЭКО-Н-17	17	1416	2200	7100	150	1850	1750
ЭКО-Н-18	18	1433	2200	7200	150	1850	1750
ЭКО-Н-19	19	1450	2200	7300	200	1850	1750
ЭКО-Н-20	20	1485	2200	7500	200	1850	1750
ЭКО-Н-25	21-25		2200	10000		1850	1750
ЭКО-Н-30	26-30		2200	10500		1850	1750
ЭКО-Н-35	31-35		2200	11000		1850	1750
ЭКО-Н-40	36-40		2200	11500		1850	1750
ЭКО-Н-45	41-45		2200	12000		1850	1750
ЭКО-Н-50	46-50		2200	12500		1850	1750
ЭКО-Н-55	51-55		2200	13000		1850	1750
ЭКО-Н-60	56-60		3000	8000		2600	2500
ЭКО-Н-65	61-65		3000	8500		2600	2500
ЭКО-Н-70	66-70		3000	9000		2600	2500
ЭКО-Н-75	71-75		3000	9500		2600	2500
ЭКО-Н-80	76-80		3000	10000		2600	2500
ЭКО-Н-85	81-85		3000	10500		2600	2500
ЭКО-Н-90	86-90		3000	11000		2600	2500
ЭКО-Н-95	91-95		3000	11500		2600	2500
ЭКО-Н-100	96-100		3000	12000		2600	2500



Монтаж и размещение
Размещение оборудования

Отрыть котлован под установку в соответствии с габаритными размерами корпуса, указанными в данном техническом паспорте. Для предотвращения обрушения стен котлована их необходимо закреплять щитами с распорками по мере углубления, или производить отрывку котлована с устройством откосов (заложение откосов зависит от типа грунта).

При использовании установки в качестве очистки стоков от автомоек возможна комплектация сопутствующим оборудованием:

• лотки – пескоуловители,
• нефтеуловитель,
• приемные и накопительные колодцы для оборотного использования воды,
• сорбционный фильтр для доочистки воды до норм рыбохозяйственных водоемов (0.05мг/л по н/п).

Монтаж нефтеуловителя

Основание котлована должно быть ровным и строго горизонтальным. При возможных перекопах основания котлована производить подсыпку песком с уплотнением водой. Дно котлована должно быть тщательно утрамбовано ручными трамбовками, пневмотрамбовками или поливом водой

Установить корпус в котлован.

Подсоединить трубопроводы.

Засыпать первый слой грунта (20-30 см), выверить горизонтальность установки корпуса. Утрамбовать первый слой грунта пневматическими трамбовками или пролить водой. Произвести обратную засыпку установки до уровня выводов подводящих и отводящих трубопроводов. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков.

Надеть люки превышения на горловины корпуса. Люки превышения плотно надеваются на горловины без дополнительных креплений. При необходимости люки превышения подрезаются на месте до требуемой высоты.

Произвести обратную засыпку установки в полном объёме. Засыпка производится слоями по 20-30 см с тщательным уплотнением каждого слоя и выверкой горизонтальности монтажа. Необходимо обратить особое внимание на уплотнение грунта под трубами, чтобы избежать излома данных участков. Для правильной и эффективной работы установки корпус должен быть смонтирован строго горизонтально! После установки на дно котлована, а так же после засыпки каждого слоя необходимо проверять горизонтальность установки корпуса.

Эксплуатация
От правильной эксплуатации зависит долгая и бесперебойная работа установки. Техническое обслуживание установки заключается в своевременном удалении скопившегося осадка из 1-го и 2-го отделов, прочистки тонкослойных модулей, регенерации сорбционного материала.

1-й отдел: еженедельно (или после ливня) производить осмотр сетчатого фильтра, который служит для задержания плавающего мусора. В случае, если решетка сетчатого фильтра забита, необходимо произвести ее очистку. Проверить уровень осадка, скапливающегося в 1-м отделе установки. Если уровень осадка доходит до нижнего уровня решетки, его необходимо откачать с помощью стояка.

2-й отдел: во втором отделе также может образовываться осадок. Один раз в неделю (или после сильного ливня) необходимо при помощи щупа проверить наличие осадка и удалить его. При сильном загрязнении тонкослойных модулей необходимо их снять, поднять наверх и тщательно промыть горячей водой, установить обратно.

Откачку слоя всплывших нефтепродуктов следует производить не реже 1 раза в полгода (при отсутствии датчика необходимость удаления нефтепродуктов определяется визуально). Откачка осуществляется при помощи стояка и вакуумной машины. По желанию заказчика, в комплект водоочистного оборудования может войти устройство для сбора нефтепродуктов с поверхности воды (нефтесборное устройство FriessSkimmer).

Вариант с датчиком уровня
В этом случае сигнализатор уровня подключается к сети 220В. Тумблер на сигнализаторе приводится в верхнее положение. При этом горит зеленый сигнал, говорящий о том, что датчик находится в рабочем состоянии. При достижении собранными нефтепродуктами уровня в 7-8 сантиметров загорается красный индикатор и раздается звуковой сигнал. При приведении тумблера в нижнее положение звуковой сигнал прекращается. После этого нефтепродукты откачиваются и утилизируются.

3-й отдел: в этом отделе находится фильтр с абсорбирующей загрузкой, который пропускает воду, но задерживает на своей поверхности нефтепродукты. 1 раз в 2-3 месяца, необходимо регенерировать фильтрующий материал. Контроль осуществляется путем взятия анализов выходящей воды (если содержание нефтепродуктов в ней более 1 мг/литр, необходима регенерация). Для регенерации фильтрующего материала, необходимо произвести разгрузку фильтра. Далее необходимо произвести отжим фильтрующего материала прессом, либо валками, промыть чистой теплой водой, высушить. Количество циклов регенерации отжимом – 500.

Один раз в два года нефтеуловитель следует полностью опорожнить с последующим смывом грязи и ила со стен. Далее необходимо проверить состояние внутреннего объема, а после проведенной проверки заполнить установку водой. Заливка водой также позволяет предотвратить выдавливание установки при высоком уровне грунтовых вод.

Скачать сертификаты

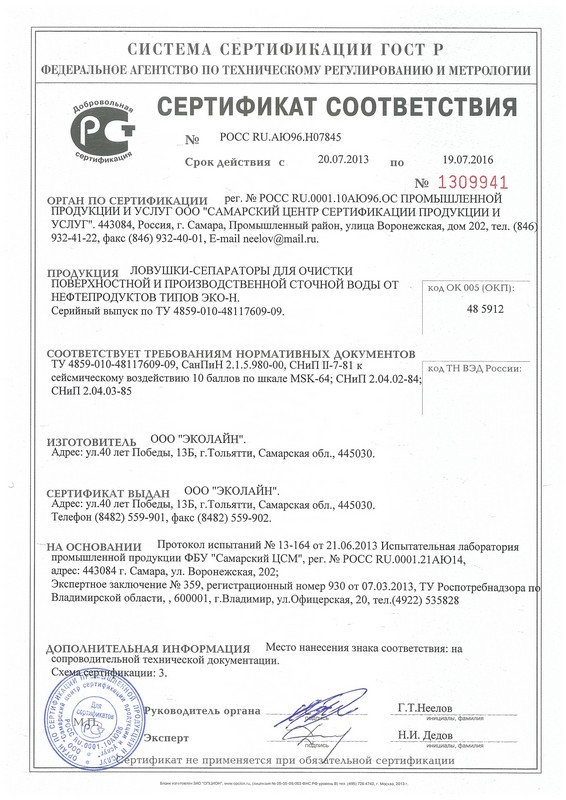

Сертификат соответствия. Ловушки - сепараторы для очистки поверхностной и производственных сточных вод от нефтепродуктов ЭКО-Н0,5 -:- ЭКО-Н100
